MS-1087（A、B)环硅聚合物水下陶瓷重防腐复合涂料
产品技术性能参数
表1一产品技术性能参数
|
序号
|
性能指标
|
底面合一 涂料
|
|
| 1 |
密度
|
1.45-1.6
|
|
| 2 |
适用时间min
|
40
|
|
| 3 |
表干时间h
|
5-6 | |
| 4 |
完全固化时间d（23℃±2）
|
7 | |
| 5 |
一次涂装厚度
|
标准型A型（金属结构专用） 180-250μm
厚浆腻子型A2型（金属结构专用） 1000-1500μm
标准型B型（混凝土专用） 180-250μm
厚浆腻子型B2型（金混凝土专用） 1000-1500μm
|
|
| 6 |

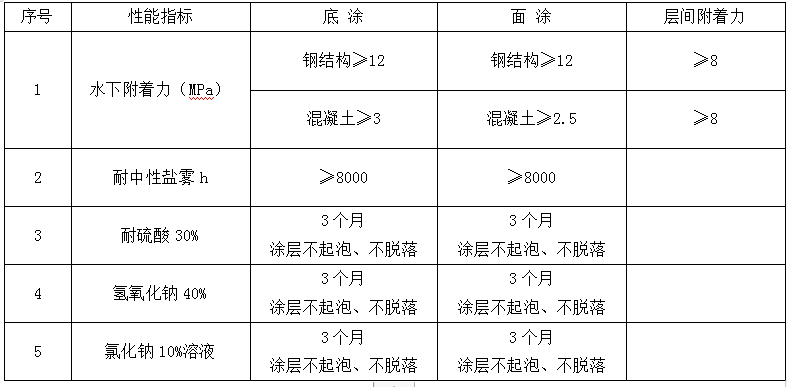

水下附着力（MPa）
|
A型 喷砂钢结构≥12
|
|
|
B型 C35混凝土≥3.0
|
|||
| 7 |
耐中性盐雾h
|
≥10000
|
|
|
划叉≥2000
|
|||
| 8 | 耐腐蚀性能 |
耐硫酸30%
|
12个月涂层不起泡、不脱落、不开裂
|
| 9 |
氢氧化钠40%
|
12个月涂层不起泡、不脱落、不开裂 |
|
| 10 |
氯化钠5%溶液
|
12个月涂层不起泡、不脱落、不开裂 |
|
|

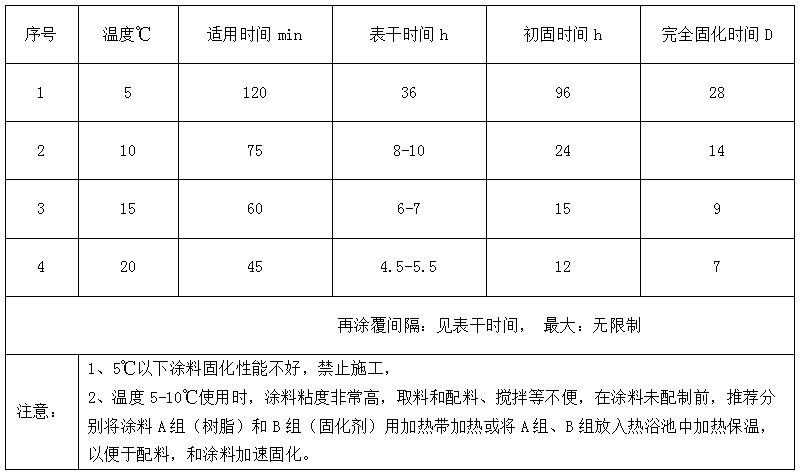

序号
|
温度℃
|
适用时间min
|
表干时间h
|
初固时间h
|
完全固化时间d
|
| 1 | 5 | 120 |
48-68
|
96 |
28-40
|
| 2 | 10 | 75 |
8-10
|
24 |
14-16
|
| 3 | 15 | 60 |
6-7
|
15 |
10-12
|
| 4 | 20 | 45 |
6-7
|
12 |
7-8
|
|
再涂覆间隔：见表干时间， 更大：无限制
|
|||||
|
注意
|
1、5℃以下涂料固化性能不好，禁止施工，
2、在外部温度或水温5-10℃使用时，涂料粘度非常高，取料和配料、搅拌等不便，推荐在涂料未配制前，分别将涂料A组（树脂）和B组（固化剂）用加热带加热或将A组、B组放入热浴池中加热保温，以便于配料，和涂料加速固化。
|
||||

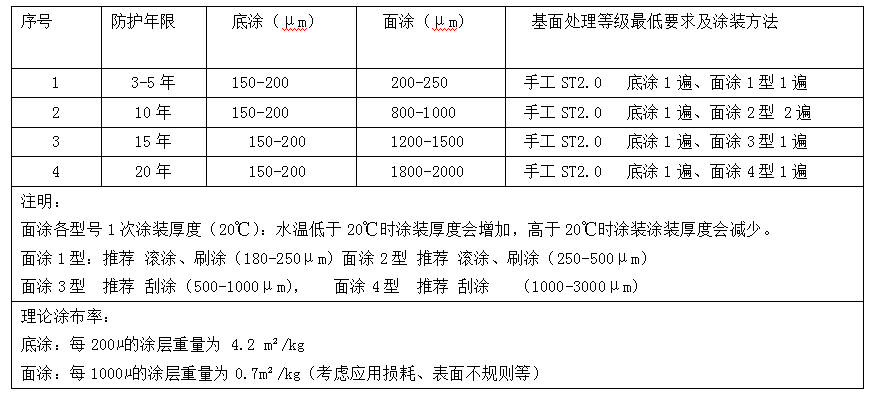

根据腐蚀防护年限要求设计涂层防护厚度，涂层防护年限及涂层厚度推荐见表3。
表3-涂层防护年限及涂层设计参考厚度
序号
防护年限
涂层设计厚度
基面处理要求及涂装方法
1
5年
500μm
手工ST2.0 A型2遍（滚涂）
2
5-10年
1000μm
手工ST2.0 A型1遍（滚涂）+A2型1遍（刮涂）
3
10-15年
1500μm
手工ST2.0 A型1遍（滚涂）+A2型1-2遍（刮涂）
4
15-20年
2000μm
手工ST2.0 A型1遍（滚涂）+A2型2遍（刮涂）
注明：
1、标准型A涂料 推荐滚涂、刷涂，一次涂装厚度（180-250μm），
（25℃）：水温低于25℃时涂装厚度会增加，高于20℃时涂装涂装厚度会减少。
2、厚浆型A2 腻子型涂料 推荐刮涂，一次涂装厚度 （1000-1500μm）。
3、理论涂布率：
表面处理要求
通过更高标准的表面处理可以实现任何项目的更长使用寿命，表面应达到可接受的清洁度标准，不得有锈斑和所有杂质，并且具有至少50微米的朂小表面粗糙度。使用钢丝刷、刮刀或其他机械打磨工具将基材准备到更佳标准，以达到St 2的更低标准。HP或UHP高压水喷射：使用高压（500-800巴）水喷射达到WJ-3的更低标准。但承包商可以根据自己的判断进行使用，还可以考虑砂磨和各种喷砂系统。
下一页：没有了…
上一页：没有了…
