MS-1087D系列环氧防水涂料

                                 MS-1087D 系列环氧防水涂料

      一、简介

      MS-1087D系列环氧树脂防水防腐涂料，是针对混凝土结构的一种防渗、补强、防腐材料，在混凝土材料的防水领域，混凝土材料普遍韧性差，表面易出现微小裂缝，潮湿、冷热交替等环境容易风化，在一些特殊的行业或环境内，还受到各种化学物质的影响。柔性防水材料受制于某些条件，无法满足环境的需要。1087D系列环氧树脂防水防腐涂料，耐化学品性能较好，对各种基材的附着力都非常好，具有很强的粘结强度,很优异的防渗、防腐性能。

    其中D1型是针对混凝土属多孔介质的特性，专用的具有优异自渗透能力的改性环氧系列列防渗防腐材料，对水泥泥基多孔介质的自吸渗能力，使其能更更有效地沿着混凝土基面的毛细管道、微孔隙和肉眼难于发现的细微裂缝自外而内渗入、充填、固化后将其粘接成一个整体，形成一定厚度（2-10mm）的不透水且憎水的增强固结层，作为防水涂料料克服其他环氧类产品只能在混凝土表面形成一层薄膜，无法渗入其内，在界面因温差变化必然造成应力集中，久而久之造成脱 皮剥落现象，固结层的强度比原混凝土提高30%以上，因而不会出现脱皮剥落的现象，所以固结层的防腐、防水寿命与混凝土相同，具有优良的耐 老老化性和抗腐蚀性，是性能优异的植根式防渗防腐材料。一般作为底涂使用，

  D2型防水涂料料具有与混凝土基面在干燥、潮湿条件下具有优异的粘结性能，同时具有良好的涂层抗冲击韧性，具有30%的延伸变形率，同时与混凝土结构具有优异粘结性能、具有优异的防水性能，一般作为中涂或作为过渡粘结层使用。

 D3型防水涂料是厚浆型防水、兼顾防腐的涂料，能在干燥、潮湿、甚至可以在水下进行涂装使用，与混凝土以及金属、陶瓷等材料料具有优异的粘结性能，对混凝土缺陷修补如裂纹、裂缝、麻面具有优异的柔韧性修补封闭性能、涂层防水、防腐性能优异。一般作为柔韧性面涂使用。

       二、适用领域

     1.水电大坝面板混凝土结构的防渗、补强；

    2.公路、高速公路、大桥混凝土路面与沥青混凝土路面之间的粘结与防水防腐

    3.客运专线桥面、地铁高架路段、地铁大开挖路段及车站、人行通道顶板与侧墙

    二级防水设防中用于基面防水并与卷材粘结，亦可作为一道设防用于多层建筑屋面及厨卫间的防水

    4.新旧混凝土之间的粘结、桩头防水与粘结、大体积混凝土构件浇注，特别是水库大坝坝体浇注

    无须凿毛即可实现新旧混凝土的粘结以消除冷缝

    5.混凝土梁、板、柱间补强时原混凝土结构与钢板或碳纤维布之间的粘结与防水

    6.水库大坝泄洪洞、溢流面或化工车间地面使用环氧砂浆或聚脲作保护层时用作底涂

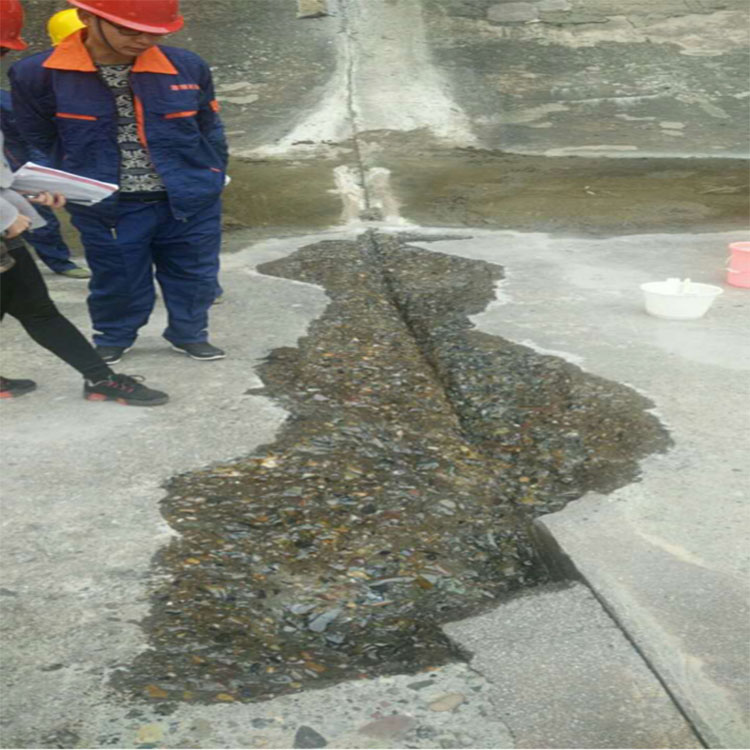

    7.公路及高速公路缺陷、微细裂缝及冻害的修复，混凝土的界面处理

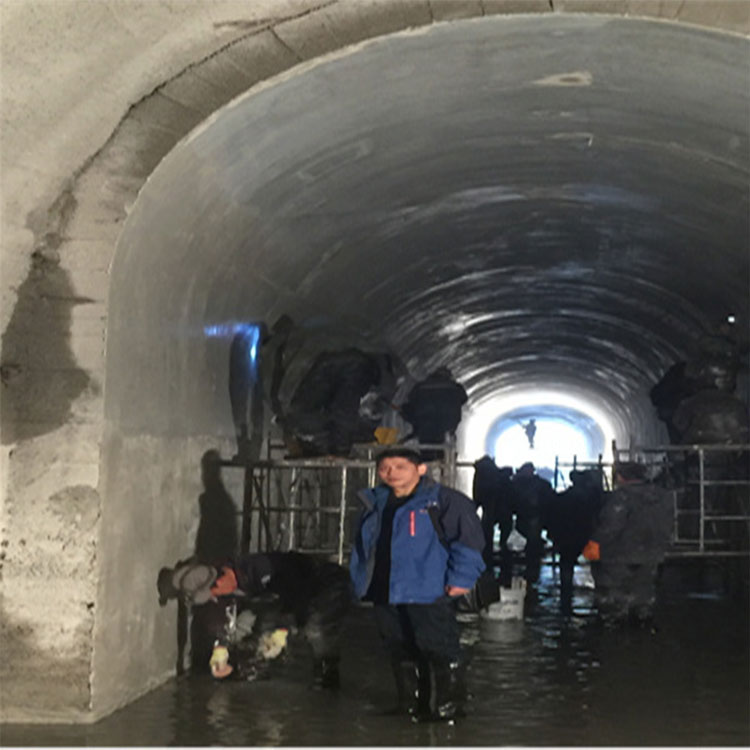

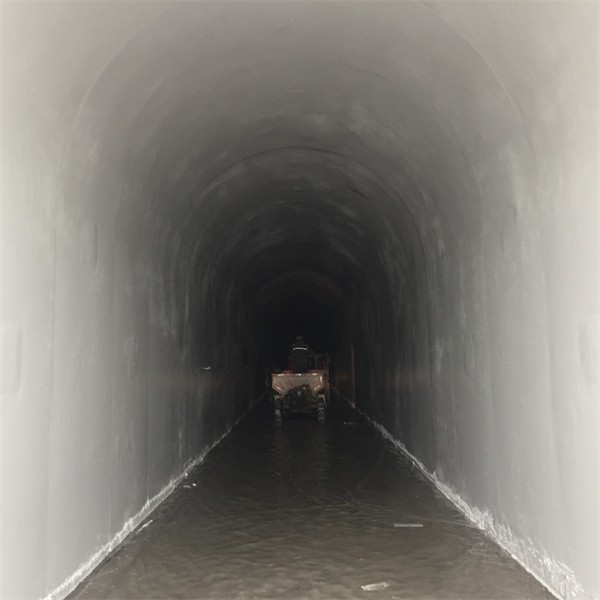

    8.地铁、城际轨道盾构管片的防腐与防水，地下工程、隧道工程的渗漏治理

      三、技术指标

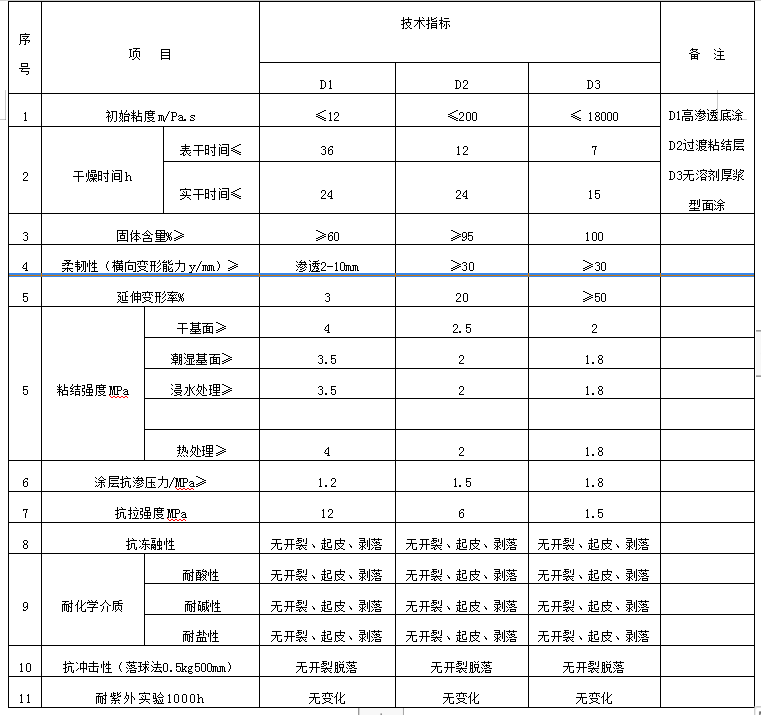

1087D系列性能指标

       1.用于港 口码头、海 堤潮差带、污 水处理理池的防腐与防水。
       2.大坝混凝土面板的防渗，以及各种混凝土结构渗透加固补强。

       3.地铁盾构管片、化工车间地面、地下混凝土管道等的防腐与防水。

       4.地下工程室内外防水、加固，民用建筑地下室、屋顶、墙面防水。

      五、注意事项：

    1.配制前应将A、B 组份分别搅拌均匀，然后再按比例例称量量配比。

    2.使用前须根据环境、温度、和工艺条件进行胶的实验调制，已确定更佳配比和固化时间。

    3.产品适用时间（25℃）1小时，一次配料料建议不不超过10Kg。如用胶量量大，分散在

    多个小容器 中配制，不不要集中在 一个大容器中配制，以免热量量积聚很快固化。
