、产品介绍
MS-1086F系列环氧界面粘结剂可用常规工具在干燥、潮湿、水下的岩石、混凝土、陶瓷、金属橡胶等材料表面、直接涂刷，具有强的粘结力和优良的物理机械性能，具有优异的耐海水、耐酸碱、耐盐雾等化学性能。本界面粘结剂也可单独作为混凝土防水涂层使用，能大幅度提高混凝土表面抗渗强度，作为新旧混凝土过渡浇筑防止形成冷缝，水下环氧材料也可作为过渡层粘结体使用的特殊新材料。
二、产品特点
1.无溶剂，环保配方，无毒，99.99%固体含量，无挥发性成分；
2.在干燥、潮湿和完全水下等复杂条件下对混凝土表面处理具有优异的粘结力；
3.可以刷涂、滚涂、喷涂，施工。
4.对岩石、混凝土、陶瓷、橡胶均具有良的粘结性能。
三、产品技术性能
|

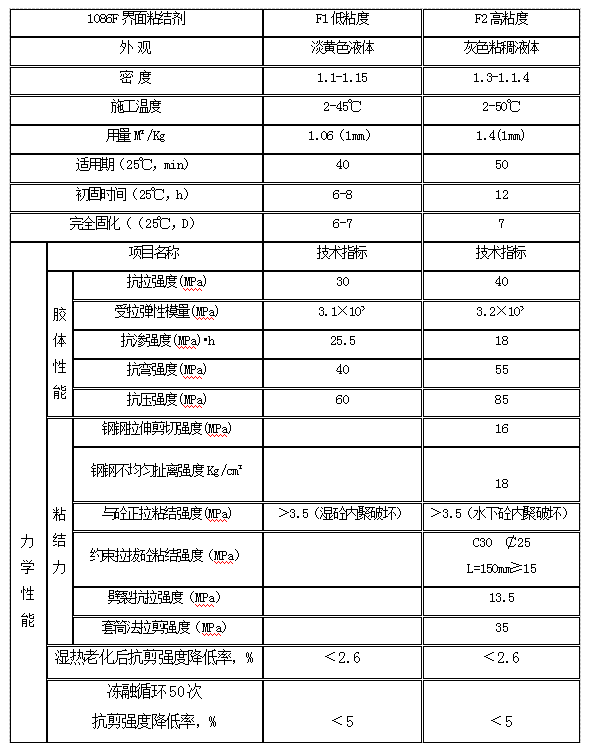

1086F界面粘结剂 |
F1低粘度 |
F2高粘度 |
||
|
外 观 |
淡黄色液体 |
灰色粘稠液体 |
||
|
密 度 |
1.1-1.15 |
1.3-1.1.4 |
||
|
施工温度 |
2-45℃ |
2-50℃ |
||
|
用量M²/Kg |
2.4（2mm） |
2.1(2mm) |
||
|
适用期（25℃，min） |
40 |
50 |
||
|
初固时间（25℃，h） |
6-8 |
12 |
||
|
完全固化（（25℃，D） |
6-7 |
7 |
||
|
力 学 性 能 |
项目名称 |
技术指标 |
技术指标 |
|
|
胶体性能 |
抗拉强度(MPa) |
30 |
40 |
|
|
受拉弹性模量(MPa) |
3.1×10³ |
3.2×10³ |
||
|
抗渗强度(MPa)•h |
25.5 |
18 |
||
|
抗弯强度(MPa) |
40 |
55 |
||
|
抗压强度(MPa) |
55 |
85 |
||
|
粘结力 |
钢钢拉伸剪切强度(MPa) |
|
16 |
|
|
钢钢不均匀扯离强度Kg/cm² |
|
18 |
||
|
与砼正拉粘结强度(MPa) |
﹥3.5（湿砼内聚破坏） |
﹥3.5（水下砼内聚破坏） |
||
|
湿热老化后抗剪强度降低率，% |
﹤2.6 |
﹤2.6 |
||
|
冻融循环50次抗剪强度降低率，% |
﹤5 |
﹤5 |
||
四、注意事项
1、胶液配制按说明书求（季节配方）配成胶液。
2、甲乙取料容器分开使用，每次配料不宜过多，胶液随配随用。40分钟内用完。
3、现场直接按配比拌和即可，根据工程量的大小采用人工或机械搅拌。
4、储存期间甲、乙组份不得混合。
5、严格按质量比配制求混合胶液后搅拌均匀，A、B两组份的配制比为3.5：1；
6、基层需用电动打磨机或高压水枪将松软、污垢层打磨洁净至结构层，以增强涂层与基面的粘接力；
7、每道涂装需间隔4小时才能再进行下道涂装，每到涂装厚度不超过1mm以免流挂，
8、般可以刷涂、滚涂、刮涂，也可采用高压无气喷涂进行涂装。
下一页：没有了…
