MS-1086T水下弹性环氧密封胶

MS-1086T水下弹性环氧密封胶

（干燥、潮湿、水下通用型）

、产品简介

MS-1086T弹性环氧密封胶是由改性弹性环氧树脂和改性完全水下环氧固化剂和选配的复合填料组成。能在（干燥、潮湿、水下）等环境下施工，通过MS-1087C水下环氧界面粘结剂对金属、橡胶板及混凝土等材质均具有良的粘结性,具有优异的延伸变形性能，可在连续伸缩、振动及温度变化下保持良的气密性和防水性，且耐油、耐溶剂、耐久性甚佳，产品环保无毒。 克服般聚硫密封胶潮湿面或水下使用粘结强度低、耐久性差的弱点。主用于潮湿、带水的金属、混凝土渡槽、明渠、幕墙接缝、地下工程（如隧道、洞涵）、水库、蓄水池等构筑物和电设备防水密封，以及公路路面，飞机跑道等伸缩缝的伸缩密封、建筑物裂缝的修补恢复密封。

二、产品特点

1、弹性体、高延伸变形率、的抗化学性能；

2、99.99%固体不含挥发性溶剂，固结物收缩小，安全环保；

3、可在（干燥、潮湿、水下）等条件下施工，通过水下环氧界面剂对金属、混凝土、沥青具有的粘结性能。

三、产品技术参数

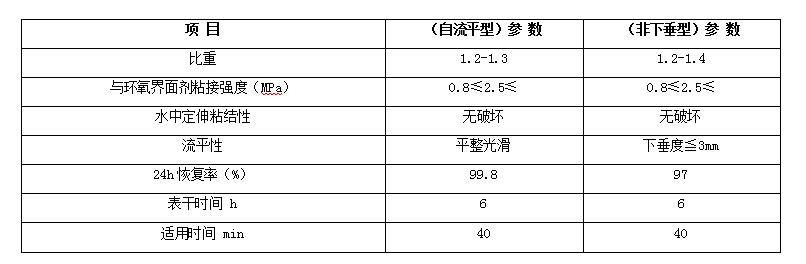

技术性能参数

表1

项 目	（自流平型）参 数	（非下垂型）参 数
比重	1.2-1.3	1.2-1.4
与环氧界面剂粘接强度（MPa）	0.8≤2.5≤	0.8≤2.5≤
水中定伸粘结性	无破坏	无破坏
流平性	平整光滑	下垂度≦3mm
24h恢复率（%）	99.8	97
表干时间 h	6	6
适用时间 min	40	40

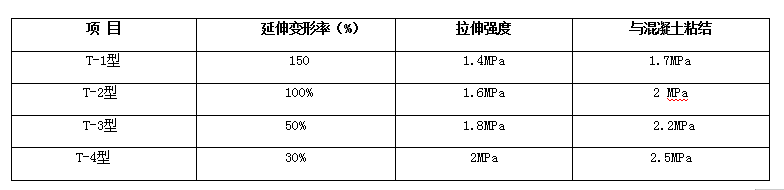

项 目	延伸变形率	拉伸强度	拉剪强度
T-1型	300%	1MPa	3MPa
T-2型	250	1.5MPa	5MPa
T-3型	180%	3MPa	7.5MPa
T-4型	120%	7MPa	10MPa

四、使用方法

1. 被密封表面的处理：

   施工前,用打磨机、钢丝刷将伸缩缝二侧各4CM以及缝内前残留的填充物、垃圾杂物、油污、塑料附着物以及灰清理干净，再用吹风器或吸尘器将浮灰处理干净，水下部份可以用水下打磨机、钢丝刷清除淤泥、青苔、杂物 ,接缝表面必须保证完全清洁。表面所有灰尘和水泥稀浆必须清刷处理干净必须保证被粘表面平整，金属表面的锈层及保护漆也需除去以防止粘接不

良 ，

2、产品使用配制：

   产品由A组（树脂）和B组（固化剂）双组份构成，按照说明书求分别将A组和B组分别计量 混合后需搅拌均匀；人工搅 拌时间不少于5分钟，用手提电钻搅拌不少于3分钟，以采用机械搅拌方法为宜，以免因搅拌不均匀造成局部固化不完全而达不到防水密封果。不论机混或是手工混合,都应达到色泽均匀无色差。混合时应防气泡混入 ,配制的胶浆应在30分钟内用完，否则慢慢增稠造成施工困难和降低性能，因此，应注意用多少配多少，否则因配多了用不完而造成浪费。（3）涂胶时应该压实 , 填平密封处，防止气泡混入。搅拌的密封胶体必须在30分钟内使用完,10天性能全部达标。

3. 涂刷界面粘接剂

   将配制的水下环氧界面粘接剂均匀用毛刷均匀涂抹在施工缝内混凝土的二侧，注意不过少缺胶和过多流淌，凃胶后冬季40内，夏季20分钟内即可坎入水下环氧弹性密封胶,带缝内弹性密封胶24小时凝胶后，撤除模版后在伸缩缝二测4cm再次涂刷界面粘接剂，为在伸缩缝上涂装弹性加强保护层做准备。

4.自留平型密封胶施工

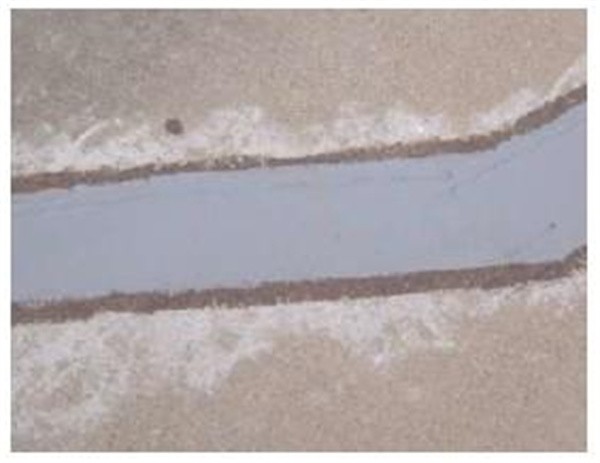

   自流平型密封胶使用需制作模板，其中分为冬季和夏季施工的模版制作，冬季对伸缩缝处置施工时如采用流动较的环氧弹性密封胶时，需采用模版保护，模板是起到防止胶体溢出伸缩缝，二是控制胶体坎入伸缩缝内的深度，般冬季施工时填入伸缩缝内的密封胶般深度为总深度的2/3,防止夏季高温度时因混凝土变形挤压将密封胶挤压高出混凝土表面，模版长度可根据施工现场决定，般长度为1.5-2m为段，模版材料可以用3夹板和5夹板来制作，模版与胶体接触面可用塑料薄膜包裹或涂刷涂膜剂。自流平密封胶在将模版密封伸缩缝后，由顶部入口灌入施工缝内，胶体在缝内自流平密实。24h凝胶后可撤除模版。

五、产品储运及保质期;

1、产品保质期为1年，超过保质期需检验符合求，方可继续使用；

2、产品应在干燥、通风、环境储存，产品可以通过公路物流运输。
