MS-1086E系列水下环氧灌浆材料-MS-1086E系列水下环氧灌浆材料-长沙普照材料科技有限责任公司

产品详细介绍

MS- 1086E 系列水下环氧灌浆材料

产品介绍

MS-1086E系列水下环氧灌浆材料是可以在完全水下条件使用的环氧树脂灌浆材料，该浆材渗透性好、固化物强度高，对岩石和混凝土粘接牢固、固化后抗渗性能好、水下灌浆，具有优异的穿透水膜能力，极低的表面张力，因而具有优异的润湿性能，无白化现象与无水环境比较浆体材料强度保持率95%以上，在复杂的带水、潮湿、干燥、或有压流动水等复杂混合环境条件下使用时可靠性极高，施工时浆材无需传统的丙酮赶水要求，浆材发热平稳不爆聚无需冷却，有较长的施工适用期，超过JC/T1041-2007混凝土裂缝用环氧树脂灌浆材料标准和JC/T2739-2016地基与基础处理用环氧树脂灌浆材料标准要求的技术性能指标要求，是性能优异的岩基、软弱泥沙层、以及混凝土裂纹、补强、加固、防渗、修补灌浆新材料。

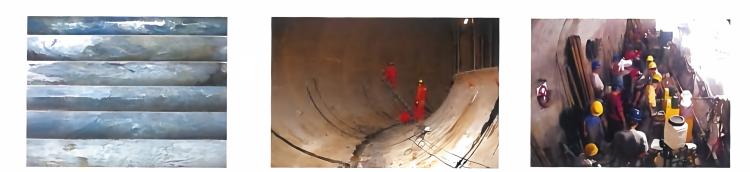

主要适用范围

1、E1型适用于水下、潮湿、以及干燥条件下混凝土结构裂纹的防渗、补强、加固。

2、E2型无溶剂，绿色安全，高强度，固化快，无气味，适用于适用于密闭空间混凝土结构裂纹的防渗、加固。

3、E3型超低粘度，适用时间长，适用于砂岩、泥岩软弱夹层等不良地质体防渗、补强、加固。

4、E4型固化速度快，适用于有快速固化堵漏要求的混凝土结构和不良地质体结构渗漏通道的快凝

堵漏。

产品性能特点

1、在水下、潮湿、干燥（含流动有压水）和常温（0℃以上）条件下使用。

2、高渗透型浆液具有很强的的渗透能力，可渗入0.005mm裂纹中。

3、对裂纹干燥度无要求，无需丙酮赶水，能带水施工。

4、浆材固结体力学性能优异，涂刷后能自行渗入被处理的混凝土构件表面内形成固结层力学强度比原混凝土的强度提高30%以上，同时耐腐蚀性能优异。

产品技术参数

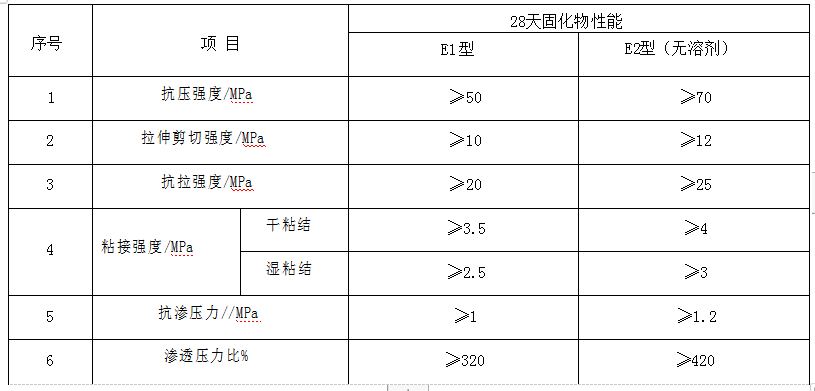

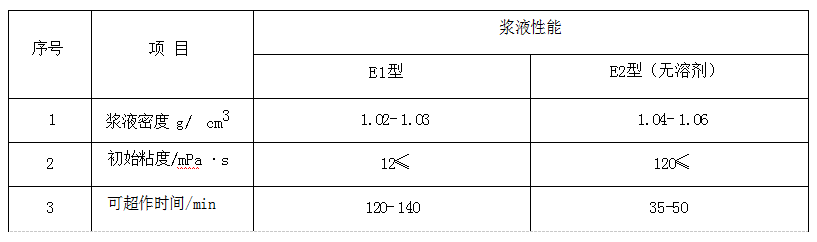

混凝土裂纹用环氧灌浆材料浆液、固化物性能

序号	项目	根据JC/T1041-2007标准要求对比浆液固化物性能
序号	项目	JC/T1041-2007L型	MS-1086E1型	JC/T1041-2007N型	MS-1086E2型
1	浆液密度/g/cm3	＞1.00	1.04-1.06	＞1.00	1.04-1.06
2	初始粘度 /mPa ·s	＜30	＜25	＜200	≤100
3	可超作时间/min	＞30	＞60	＞30	＞60
4	抗压强度/MPa	≥40	≥55	≥70	≥70
5	拉伸剪切强度/MPa	≥5.0	≥10	≥8.0	≥12
6	抗拉强度/MPa	≥10	≥15	≥15	≥15
7	干粘结强度/MPa	≥3.0	≥3.5	≥4.0	≥4.0
8	湿粘结强度/MPa	≥2.0	≥2.5	≥2.5	≥3.0
9	抗渗压力/MPa	≥1.0	≥1.2	≥1.2	≥1.2
10	渗透压力比/%	≥300	≥350	≥400	≥400
注：固化物测定试龄期为28天

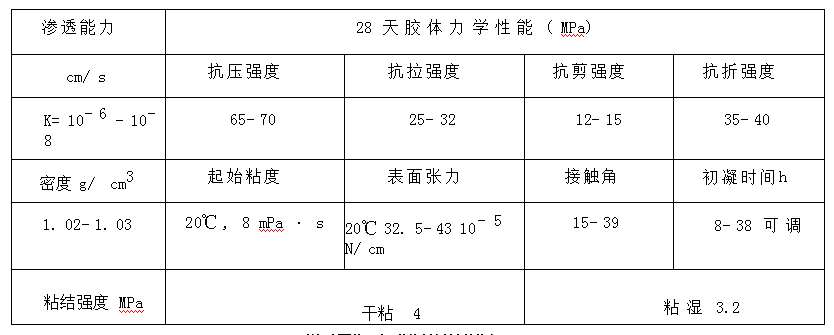

地基与基础处置用环氧灌浆材料浆液、固化物性能指标

序号	项目	根据JC/T2379-2016 标准要求对比浆液固化物性能
序号	项目	JC/T2379-2016	E3型
1	浆液密度/ g/cm3	＞1.00	1.04
2	初始粘度 /mPa ·s	＜30	＜12
3	可超作时间/min	＞120	＞160
4	抗压强度/MPa	≥50	≥60
5	拉伸剪切强度/MPa	≥7.0	≥10
6	抗拉强度/MP	≥12	≥15
7	干粘结强度/MPa	≥3.5	≥4.0
8	湿粘结强度/MPa	≥3.0	≥3.0
9	抗渗压力/MPa	≥1.5	≥1.5
注：固化物测定试龄期为28天

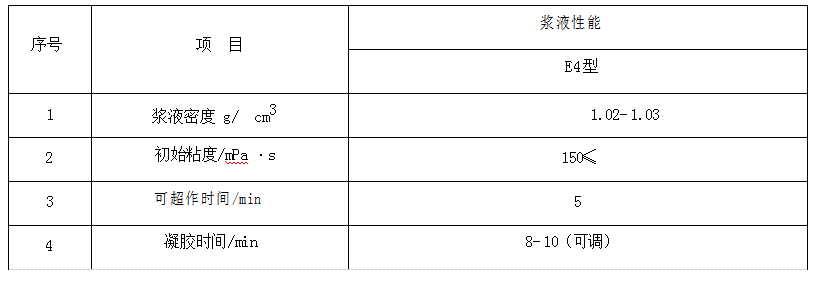

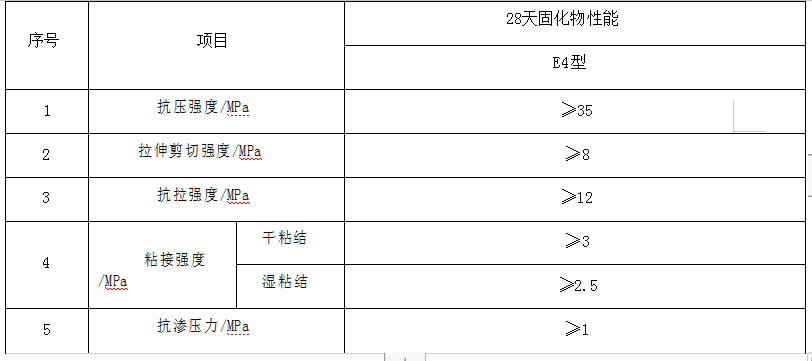

堵漏快速固化E4型环氧灌浆材料理化指标

序号	项目		浆液性能
			E4型
1	浆液密度/g/cm		1.1 2- 1.18
2	初始粘度/mPa·S		≤1000
3	可超作时间/min		5
4	凝胶时间/min		8-20（可调）
5	抗压强度/MPa		≥20
6	拉伸剪切强度/MPa		≥5
7	抗拉强度/MPa		≥6
8	粘接强度/MPa	干粘结	≥3
9		湿粘结	≥2.5
10	抗渗压力/MPa		≥1
